ボックス型変電所とは何か、そして現代の配電ではどのように機能するのか
A Box型変電所は、高電圧開閉装置、変圧器、低電圧配電機器を単一の密閉型ユニットに統合するように設計された、コンパクトなプレハブ変電所です。都市インフラ、産業施設、再生可能エネルギープロジェクト、商業開発で広く使用されているボックス型変電所は、優れた安全性、スペース効率、設置の柔軟性を提供します。
この記事では、ボックス型変電所の構造、動作原理、用途、利点、技術基準、選択基準などを網羅した包括的なガイドを提供します。
目次
- 1. ボックス型変電所とは？
- 2. ボックス型変電所の主な構成要素
- 3. ボックス型変電所はどのように動作するのですか?
- 4. ボックス型変電所の一般的なタイプ
- 5. ボックス型変電所の主な利点
- 6. 最新の配電におけるアプリケーション
- 7. 技術基準および仕様
- 8. 適切なボックス型変電所の選び方
- 9. ボックス型変電所 vs 従来型変電所
- 10. よくある質問 (FAQ)

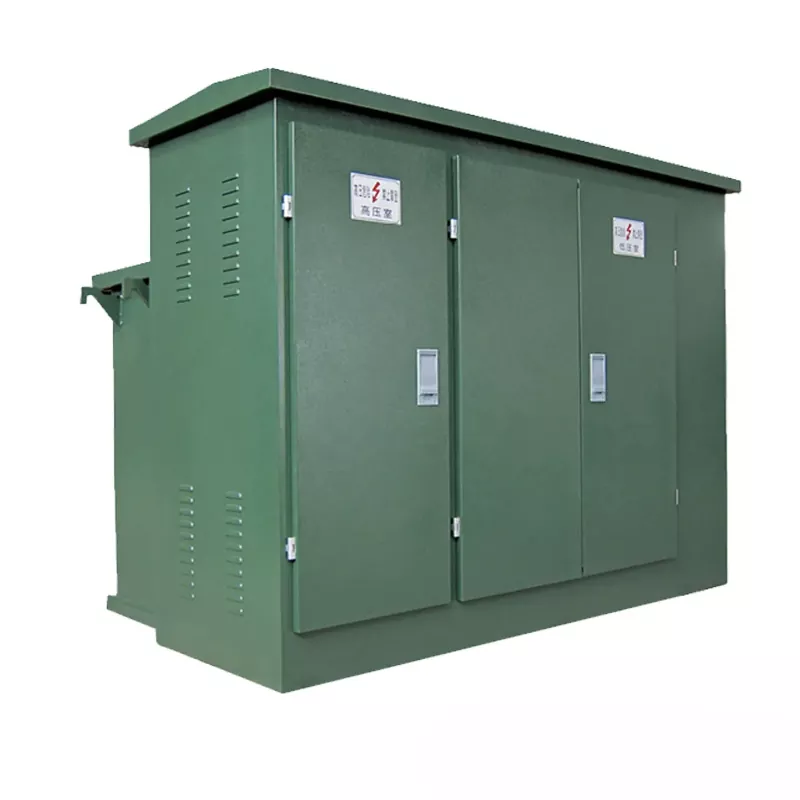

1. ボックス型変電所とは？
A ボックス型変電所は、コンパクト変電所またはプレハブ変電所とも呼ばれ、耐候性の筐体内に収容された統合配電ユニットです。それは以下を組み合わせます:
- 中圧または高圧開閉装置
- 電源トランス
- 低圧配電設備
個別の建物や大規模な土木工事が必要な従来の変電所とは異なり、ボックス型変電所は工場で組み立て、テストされ、完全なユニットとして納品されます。のような企業トゥーニスは、多様な電気環境向けにカスタマイズされたボックス型変電所ソリューションを提供することに特化しています。
2. ボックス型変電所の主な構成要素
| 成分 | 関数 |
|---|---|
| 高圧開閉装置 | 入力電源を制御および保護します |
| トランス | 電圧を使用可能なレベルまで降圧します |
| 低圧配電盤 | エンドユーザーに電力を供給します |
| 囲い | 環境と安全を保護します |
| 監視システム | リアルタイムのデータ追跡と障害検出を可能にします |
これらのコンポーネントは安全性を高め、メンテナンスを簡素化するために独立したコンパートメントに配置されています。
3. ボックス型変電所はどのように動作するのですか?
ボックス型変電所の運用は、合理化された配電プロセスに従います。
- 電気は高圧開閉装置を通って入ります。
- 変圧器は電圧を配電レベルまで下げます。
- 低電圧パネルは負荷に電力を分配します。
- 保護デバイスは障害を自動的に隔離します。
最近のボックス型変電所にはスマート監視システムが組み込まれていることが多く、これにより、スマート グリッドや産業オートメーションに不可欠な機能である遠隔操作や予知保全が可能になります。
4. ボックス型変電所の一般的なタイプ
- アメリカンタイプボックス変電所– コンパクトでトランス重視
- ヨーロッパ型ボックス変電所– モジュール式で高度に保護されています
- 地下ボックス変電所– スペースが限られた都市部に最適
- 再生可能エネルギー変電所– 太陽光発電と風力発電用に設計
5. ボックス型変電所の主な利点
- 省スペースのコンパクト設計
- 迅速な設置と試運転
- 高い安全性と環境保護
- 建設コストとメンテナンスコストの削減
- 特定のプロジェクトに合わせてカスタマイズ可能
これらの利点により、ボックス型変電所は現代の電力インフラストラクチャにとって好ましい選択肢となっています。
6. 最新の配電におけるアプリケーション
ボックス型変電所は以下の分野で広く使用されています。
- 都市部の住宅コミュニティ
- 工業団地と工場
- 商業ビルとデータセンター
- 太陽光発電所と風力発電所
- 交通インフラ
7. 技術基準および仕様
信頼性の高いボックス型変電所は、次のような国際規格に準拠している必要があります。
- IEC 62271
- IEEE C57
- GB/T 17467
コンプライアンスにより、安全性、パフォーマンス、および世界的な互換性が保証されます。
8. 適切なボックス型変電所の選び方
主な選択要素は次のとおりです。
- 定格電圧と容量
- 設置環境
- 保護と監視のニーズ
- カスタマイズ要件
などの経験豊富なメーカーと協力トゥーニス最適化された設計と長期的な信頼性を保証します。
9. ボックス型変電所 vs 従来型変電所
| 特徴 | ボックス型変電所 | 従来の変電所 |
|---|---|---|
| インストール時間 | 短い | 長さ |
| スペース要件 | 最小限 | 大きい |
| 料金 | 全体的に低い | より高い |
10. よくある質問 (FAQ)
Q1: ボックス型変電所の一般的な寿命はどれくらいですか?
適切なメンテナンスを行えば、20 ～ 30 年間安定して動作します。
Q2: ボックス型変電所は再生可能エネルギーに適していますか?
はい、太陽光発電や風力発電プロジェクトで広く使用されています。
Q3: ボックス型変電所はカスタマイズできますか?
絶対に。 TOONICE などの大手メーカーは完全なカスタマイズを提供しています。
結論
配電システムが効率性、安全性、インテリジェンスを目指して進化するにつれて、ボックス型変電所欠かせないソリューションとなっています。コンパクトな構造、柔軟な展開、高度な機能により、最新の電気インフラストラクチャに最適です。
配電プロジェクトや既存設備のアップグレードを計画している場合は、次のような信頼できるメーカーと提携してください。トゥーニス長期的なパフォーマンスと信頼性を確保できます。お問い合わせ今すぐ、お客様のニーズに合わせてカスタマイズされたボックス型変電所ソリューションを検討してください。
