単相柱上変圧器とは何か、そしてなぜ現代の配電に不可欠なのか
A シングルe相柱上変圧器配電システムの基礎であり、 特に、住宅、農村部、および軽商業負荷に対応するオーバーヘッド ネットワークで重要です。 電柱に直接取り付けて高圧電力を効率よく降圧するタイプの変圧器です。 安全で使用可能な低電圧レベルに引き上げます。
この詳細なガイドでは、単相柱上変圧器の仕組み、構造、用途、 利点、技術仕様、設置上の考慮事項、およびメンテナンス方法。 業界のベストプラクティスと製品に関する洞察を活用トゥーニス、 この記事は、電力会社、エンジニア、プロジェクト マネージャーが情報に基づいた意思決定を行えるようにすることを目的としています。 Google の SEO と AI による引用の推奨事項に従います。
目次
- 単相柱上変圧器とは何ですか?
- 単相柱上変圧器はどのように動作しますか?
- 主要部品と構造
- 主要な技術仕様
- 配電におけるアプリケーション
- 単相柱上変圧器の利点
- 比較表: 柱上変圧器と他の変圧器
- 設置と安全性に関する考慮事項
- メンテナンスと耐用年数
- トゥーニス 単相柱上変圧器を選ぶ理由
- よくある質問 (FAQ)
1. 単相柱上変圧器とは何ですか?

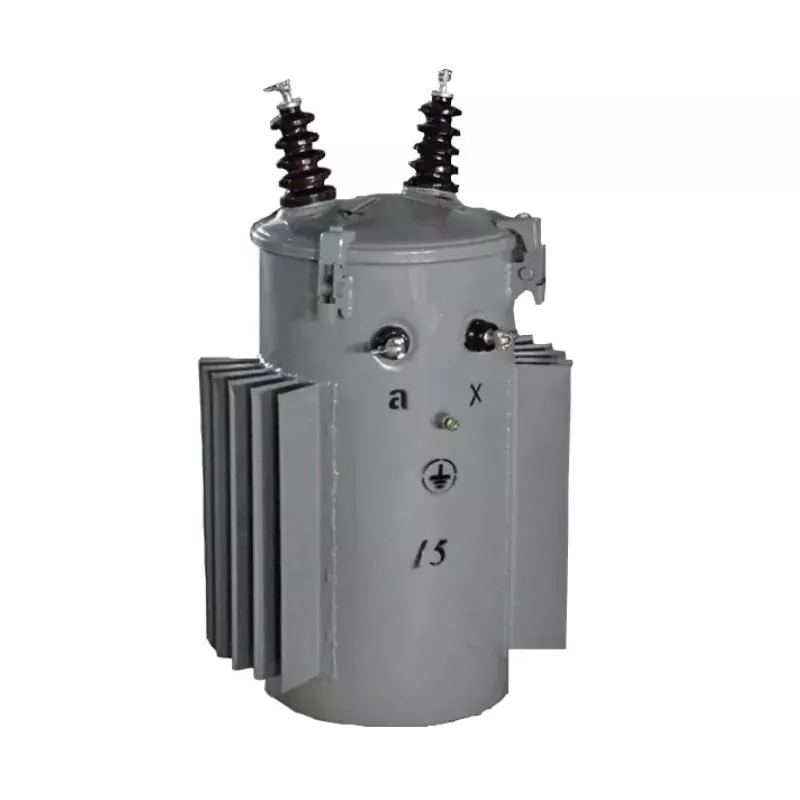

A 単相柱上変圧器油入変圧器または乾式変圧器です 電柱に取り付けるように設計されています。 その主な機能は、中または高の配電電圧を下げることです。 (11kV、13.8kV、または 33kV など) から低電圧レベルまで (120V、240V、または 230V) エンドユーザーに適しています。
産業用重負荷に使用される三相変圧器とは異なり、 単相柱上変圧器は簡素化のために最適化されており、 コスト効率と信頼性。 これらは世界中の架空配電ネットワークでよく見られます。
2. 単相柱上変圧器はどのように動作しますか?
単相柱上変圧器の動作原理 に基づいています電磁誘導。 一次巻線に交流が流れると、 トランスコア内に磁束が発生します。 この磁束により、二次巻線に低い電圧が誘導されます。
- 高圧電気は一次ブッシュを通って流入します。
- 磁気コアはエネルギーを効率的に伝達します
- 低電圧電力は二次端子から出力されます
- オイルまたは断熱システムが熱を放散し、安全性を高めます
より詳細な技術概要については、Toonice が提供する単相柱上変圧器の仕様を調べることができます。
3. 主要部品と構造
高品質の単相柱上変圧器が設計されています 耐久性と長期的な屋外パフォーマンスを念頭に置いています。
| 成分 | 関数 |
|---|---|
| 磁気コア | 磁束を伝達し、エネルギー損失を最小限に抑える |
| 一次巻線 | 配電線からの高圧入力を受ける |
| 二次巻線 | 消費者に低電圧出力を供給 |
| 変圧器油 | 断熱と冷却を提供します |
| タンクとブッシュ | 内部コンポーネントを保護し、安全な接続を確保します |
4. 主要な技術仕様
単相柱上変圧器を選択する場合、 技術的なパラメータを理解することが不可欠です。
- 定格電力: 5 kVA – 167 kVA (標準範囲)
- 一次電圧: 6kV – 35kV
- 二次電圧: 120V / 240V / 230V
- 周波数: 50Hzまたは60Hz
- 冷却方式：ONAN（オイルナチュラル・エアーナチュラル）
5. 配電における応用
単相柱上変圧器は広く導入されています さまざまな配布シナリオにわたって:
- 住宅街
- 地方電化プロジェクト
- 街路照明システム
- 小規模商業施設
- 農業用電源
6. 単相柱上変圧器の利点
- 設置とメンテナンスのコストを削減
- コンパクトかつ軽量な設計
- 高い効率と信頼性
- 架空ネットワークへの簡単な統合
- 屋外条件下でも長寿命
7. 比較表: 柱上変圧器と他の変圧器
| 特徴 | 単相柱上変圧器 | パッドマウントトランス |
|---|---|---|
| インストール | 電柱の頭上 | 地上設置型 |
| 料金 | より低い | より高い |
| 一般的な使用方法 | 住宅地と田舎 | 都市部と商業施設 |
8. 設置と安全性に関する考慮事項
適切な設置により、運用の安全性とコンプライアンスが保証されます IEC や ANSI などの国際規格に準拠しています。
- 正しいポール強度と取り付け高さ
- 接地とサージ保護
- 建物や道路からの距離
- 設置後の定期点検
9. メンテナンスと耐用年数
適切なメンテナンスを行えば、単相柱上変圧器は 20 ～ 30 年間安定して動作できます。
- 定期的なオイル検査
- 漏れや腐食の目視検査
- 負荷監視
- 熱性能チェック
10.Toonice 単相柱上変圧器を選ぶ理由?
トゥーニス製造業を専門とする 高性能単相柱上変圧器 グローバルな配電ニーズに合わせて設計されています。 厳格な品質管理と高度な製造プロセスにより、 国際規格への準拠、 Toonice 製品は、信頼性、効率性、安全性を提供します。
公益事業会社であろうとインフラプロジェクトであろうと、 Toonice は、多様な電圧に対応するカスタマイズされたソリューションを提供します そして容量要件。
よくある質問 (FAQ)
Q1: 単相柱上変圧器の標準容量はどれくらいですか?
ほとんどの単相柱上変圧器の範囲は 5 kVA ～ 167 kVA です。 負荷要件に応じて。
Q2: 単相柱上変圧器は都市部に適していますか?
はい、都市部の住宅地で一般的に使用されています。 特に架空配電線が存在する場合。
Q3: 単相柱上変圧器の寿命はどれくらいですか?
適切なメンテナンスを行えば、耐用年数は 25 年を超える可能性があります。
Q4: Toonice は変圧器の仕様をカスタマイズできますか?
はい、Toonice はカスタマイズされた電圧、容量、 規格に準拠した変圧器ソリューション。
信頼性が高く効率的なシステムをお探しの場合は、単相柱上変圧器サプライヤー、 Toonice はあなたの信頼できるパートナーです。 技術的な相談、価格設定、またはカスタマイズされたソリューションについては、お問い合わせ今すぐあなたのプロジェクトを強化してください 自信を持って。
