真空遮断器 VCB は高圧電力システムの安全性、信頼性、効率をどのように向上させることができるか

記事の概要: A 真空遮断器 VCBは、消弧媒体として密封された真空チャンバーを使用する、中電圧電気システムの重要なスイッチングおよび保護デバイスです。この記事では、VCB テクノロジーの仕組み、その主な利点、アプリケーション シナリオ、動作条件、産業用配電における重要な選択の考慮事項について説明します。から提供された技術情報に基づいて、トゥーニス、このガイドは、エンジニア、電気請負業者、販売代理店、および購買チームが VCB の性能とアプリケーション要件をよりよく理解できるように設計されています。

目次

1. 真空遮断器VCBとは何ですか?
2. 真空遮断器 VCB はどのように機能しますか?
3. VCB テクノロジーの主な利点は何ですか?
4. 真空遮断器 VCB はどこで使用されますか?
5. どのような動作条件を考慮する必要がありますか?
6. 適切な VCB を選択するにはどうすればよいですか?
7. 真空遮断器 VCB に関するよくある質問

真空遮断器VCBとは何ですか?

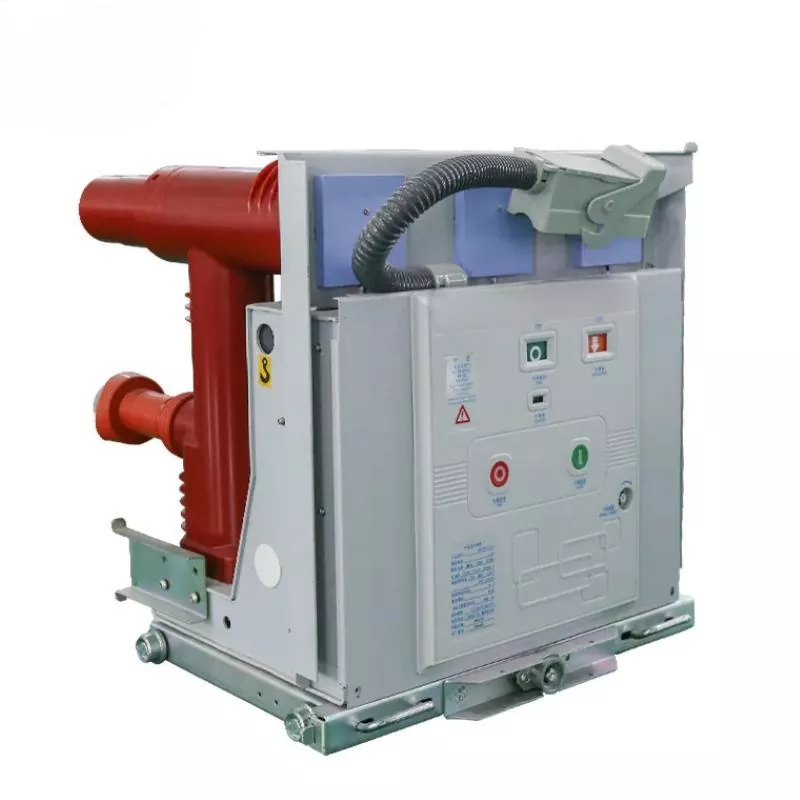

トゥーニスの製造と供給真空遮断器 VCB信頼性の高いスイッチング、電気保護、頻繁な操作、メンテナンスの軽減が重要な中電圧配電アプリケーション向けに設計されたソリューションです。メーカーの製品情報によると、これらのブレーカーは屋内三相 AC システムに適しており、工業および鉱山企業、発電所、変電所、その他の配電ネットワークに適用できます。

VCB は消弧媒体として真空を使用します。電気接点は密閉された真空遮断器内に密閉されています。通常のスイッチングまたは障害状態中にブレーカーが開くと、接点が分離され、真空環境が電気アークの抑制に役立ちます。

この構造により、消弧媒体として従来のオイルが不要となり、コンパクトで比較的軽量な設計が可能になります。また、メンテナンス要件の軽減、動作ノイズの低減、電気的耐用年数の延長にも貢献します。

したがって、中電圧スイッチング機器を評価する購入者にとって、アプリケーションが頻繁なスイッチング機能と組み合わせた信頼性の高い遮断性能を必要とする場合には、Toonice 真空サーキット ブレーカ VCB を検討する価値があります。

真空遮断器 VCB はどのように機能しますか?

VCB の動作原理は比較的単純ですが、その性能は正確な機械的および電気的設計に依存します。主なスイッチング動作は真空遮断器の内部で行われ、接点は大気条件から隔離されています。

1. 通常動作:電気接点は閉じたままになり、回路に電流が流れます。
2. 開始コマンド:スイッチングまたは保護コマンドを受信すると、動作機構が接点を切り離します。
3. アーク形成:接点が離れると一時的なアークが発生する可能性がありますが、真空環境により持続的なアーク発生は制限されます。
4. アーク消滅:電流が自然のゼロ点に近づくと、アークは急速に消えます。
5. 誘電回復:接点ギャップ全体の絶縁強度が急速に回復し、アークの再点火を防ぎます。

重要な特徴の 1 つは、接触ギャップが比較的小さいことです。 Toonice の技術情報には、10 kV VCB の接点ギャップは約 10 mm になる可能性があると記載されています。コンパクトなコンタクトトラベルにより、動作中に必要な機械的作業が軽減され、機械的耐用年数の延長に貢献します。

VCB テクノロジーの主な利点は何ですか?

真空遮断技術は、効果的な故障遮断と比較的シンプルな動作環境を組み合わせているため、中電圧配電の重要なソリューションとなっています。主な利点は次のとおりです。

• メンテナンスの手間がかかりません:密閉型真空遮断器は、オイルベースのシステムに比べて定期的な消弧媒体のメンテナンスを必要としません。
• コンパクトな構造:小さな接点移動量とコンパクトな遮断器設計により、装置全体のサイズを縮小できます。
• 高速アーク消滅:アーク発生期間は短く、メーカーの製品情報によると、通常は約半サイクルです。
• 素早い誘電回復:絶縁強度の迅速な回復により、故障電流を確実に遮断できます。
• 長い電気寿命:接点の摩耗が減少するため、ブレーカーは繰り返しの開閉操作に対応できます。
• 低動作音:VCB は、ノイズを最小限に抑える必要がある設置に適しています。
• オイルフリー動作:真空を遮断することにより、消弧媒体としてオイルを使用する必要がなくなります。
• コンパクトで軽量な設計:これにより、適切な高圧開閉装置への統合が簡素化されます。
• 容量性負荷スイッチング機能:VCB は、完全なシステム設計がサポートしている場合、適切な容量性負荷スイッチング アプリケーションに適用できます。

注: 実際の電気定格、耐久性、遮断容量、絶縁レベル、および設置要件は、常に特定の VCB モデルおよび該当する規格に照らして検証する必要があります。

真空遮断器 VCB はどこで使用されますか?

真空サーキットブレーカ VCB は、電気機器の信頼性の高い制御と保護が必要な中電圧配電システムに特に適しています。典型的なアプリケーションには次のものがあります。

• 産業プラント:高圧フィーダー、モーター、変圧器、配電機器の保護と開閉。
• 採掘作業:堅牢な繰り返しスイッチング性能を必要とする配電システムに適しています。
• 発電所:選択された高圧電気回路の制御と保護に使用されます。
• 変電所:配電および保護機能のための適切な開閉装置配置に統合されています。
• 配信ネットワーク:信頼性の高いスイッチングと障害遮断が不可欠な場合に使用されます。
• 再生可能エネルギー システム:適切な VCB 構成は、システム設計と環境要件に応じて、風力および太陽光発電関連の配電システム内で使用できます。

トゥーニス が提供する製品情報では、3 ～ 10 kV の範囲の屋内三相 AC システム用の VCB 機器について説明しており、真空サーキット ブレーカーは 11 ～ 33 kV などの電圧範囲にわたって使用されるとも述べています。これは、購入者がこれらの範囲を普遍的な仕様として扱うのではなく、選択したモデルの正確な定格電圧と構成を確認する必要があることを意味します。

どのような動作条件を考慮する必要がありますか?

信頼性の高い高圧サーキットブレーカーの動作には、環境を正しく選択することが不可欠です。温度、湿度、高度、電磁干渉、振動、衝撃はすべて、機器の性能と絶縁の信頼性に影響を与える可能性があります。

高湿度、極端な温度、高地、または重大な振動のあるプロジェクトの場合、購入チームは最終モデルを選択する前に、完全な現場条件を VCB メーカーに伝える必要があります。

適切な VCB を選択するにはどうすればよいですか?

VCB の選択には、購入価格を比較するだけでは不十分です。ブレーカーは、配電システム全体の電気特性と環境条件に適合する必要があります。

1. 定格電圧を確認します。システム電圧と必要な絶縁レベルに適したブレーカーを選択してください。
2. 定格電流を確認します。連続電流定格が予想される最大負荷を満たしていることを確認してください。
3. 短絡要件を評価します。遮断容量は、予想される故障電流に適切なものでなければなりません。
4. スイッチング周波数を考慮してください。頻繁にスイッチングを行うアプリケーションでは、適切な機械的および電気的耐久性が必要です。
5. インストール構成を確認します。ブレーカーが適切な中型、二重層、または固定キャビネット配置に設置されるかどうかを確認します。
6. 環境条件を評価します。注文する前に、温度、湿度、高度、振動、電磁干渉を考慮する必要があります。
7. 制御要件を確認します。操作機構や制御回路が開閉装置システム全体に適合していることを確認してください。
8. メーカーのサポートを確認してください:技術文書、設置ガイド、スペアパーツ、アフターサポートは、長期的な運用コストに影響を与える可能性があります。

を探している調達チーム向け中国の VCB メーカーまたはサプライヤー、技術文書とアプリケーションのサポートは特に重要です。信頼できるサプライヤーは、製造または出荷前に、購入者が電気定格、設置構成、環境条件、および意図された用途を確認できるよう支援できる必要があります。

真空遮断器 VCB に関するよくある質問

真空遮断器 VCB の主な目的は何ですか?

VCB は、中電圧電気回路の制御と保護に使用されます。消弧用に密閉型真空遮断器を使用しながら、指定された電気定格内で通常の負荷電流と故障電流を遮断できます。

VCB が消弧媒体として真空を使用するのはなぜですか?

真空は、接点分離後に強力な絶縁環境を提供し、電気アークを迅速に抑制するのに役立ちます。これにより、コンパクトな構造、低いメンテナンス要件、および信頼性の高い遮断性能が可能になります。

VCB は頻繁な切り替えに適していますか?

はい。 VCB テクノロジーは、電流遮断中の接点の摩耗が比較的少ないため、繰り返し動作が必要なアプリケーションに最適です。 Toonice の製品情報には、参照製品の定格電流遮断性能が 5,000 回を超えることが示されています。

VCB はどのような電圧範囲をカバーできますか?

適切な電圧範囲は特定のモデルによって異なります。 Toonice では、3 ～ 10 kV の屋内三相 AC システムを含む VCB アプリケーションについて説明し、11 ～ 33 kV などのより広範なアプリケーションについても言及しています。購入者は、購入前に選択したモデルの正確な定格電圧を確認する必要があります。

真空遮断器には定期的なメンテナンスが必要ですか?

VCB は通常、遮断器が密閉されており、オイルではなく真空を使用するため、消弧媒体のメンテナンスが少なくて済みます。ただし、完全なブレーカーと開閉装置のアセンブリには、製造元の指示および適用される電気規格に従って、適切な検査、テスト、機械的チェック、およびメンテナンスが必要です。

VCB は再生可能エネルギー配電システムで使用できますか?

適切な VCB は、風力発電および太陽光発電関連の配電システムに組み込むことができます。ただし、設計者は、過渡状態、電磁干渉、保護調整、環境への曝露、およびシステム全体の電気的特性を評価する必要があります。

結論

真空サーキットブレーカ VCB は、真空遮断技術、コンパクトな構造、迅速な消弧、低いメンテナンス要件、および強力なスイッチング耐久性を兼ね備えており、多くの中電圧配電アプリケーションにとって効果的なソリューションとなります。産業プラント、変電所、電力施設、鉱山作業、および適切な再生可能エネルギー システムの場合、正しい VCB を選択するには、電圧、電流、障害レベル、スイッチング周波数、設置構成、および環境条件を慎重に評価する必要があります。新しいプロジェクト用に信頼できる VCB を調達する場合、または既存の中電圧保護装置を交換する場合は、お問い合わせトゥーニス までお問い合わせいただき、アプリケーション、技術要件、適切な真空サーキット ブレーカー VCB ソリューションについてご相談ください。
