GCK 低電圧引込式開閉装置

Toonice は大手メーカーおよびサプライヤーです。Toonice の GCK 低電圧引出し式開閉装置は、配電センター (PC) キャビネットとモーター コントロール センター (MCC) キャビネットの 2 つの部分で構成されています。これは、AC 50Hz、最大動作電圧660V、最大動作電流3150Aの配電システムにおける発電所、変電所、産業・鉱山企業などの電力ユーザーに適用され、配電、モーター制御、照明などの電力変換、配電、および配電機器の制御に使用されます。

特徴

1. 構造的特徴: GCK 低電圧引出式スイッチギヤは、モジュラーホール取り付けによる組み立て結合構造を採用しており、コンポーネントの強力な汎用性と高い標準化を特徴としています。キャビネットの上部はバス室、前部は電気室、後部はケーブル出入口室です。各室は鋼板や断熱板で隔離されており安全性が確保されています。

2. 動作モード: GCK 低電圧開閉装置の主母線はキャビネットの上部にあります。このデザインは初期段階ではより一般的でしたが、材料強度と操作上の利便性の制限により、徐々により高度なモデルに置き換えられてきました。

3. 応用シナリオ: GCK 低圧開閉装置は、発電所、変電所、工場や企業の電力部門に適しており、主に電気エネルギーの受配に使用されます。

4. 保護レベル: GCK 低電圧開閉装置の保護レベルは IP30 です。ユーザーは、環境要件に応じて IP20 と IP40 の間で保護レベルを選択することもできます。

使用環境

1. 標高：2000mを超えないこと。

2. 周囲温度: 温度は +40°C 以下、24 時間以内の平均温度は +35°C 以下、周囲温度は -50°C 以上です。

3. 雰囲気条件: 清浄な空気、+40°C で相対湿度が 50% を超えないこと。より低い温度ではより高い湿度が許容されます (例: +20°C で 90%)。

4. 火災、爆発の危険、深刻な汚染、化学腐食、または激しい振動にさらさないでください。

5. 垂直面からの傾斜は 5°以内。

6. -25°C〜+55°Cでの輸送および保管に適していますが、短期（24時間以下）の場合は+70°Cを超えません。

注：上記規定条件を超えてご注文の場合は、弊社までご相談ください。

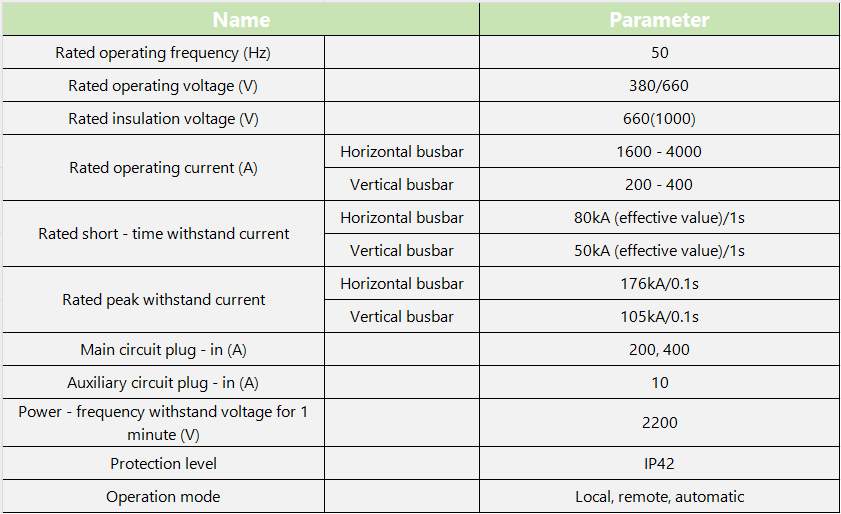

技術的パラメータ

GCK 低電圧引込み式スイッチギヤは、高度な機能と多用途のアプリケーションを組み合わせており、幅広い配電ニーズに対する価値のあるソリューションとなっています。
