アメリカのタイプのプレハブ変電所

アメリカ式の変圧器変電所のケーシングは、主にベース、サイドパネル、パーティションパネル、ドア、トップカバーで構成されています。内部は、高電圧、変圧器、低電圧の3つのチャンバーに分かれています。

高電圧チャンバーは、包括的なアンチミソペレーションインターロック関数を備えた信頼できるコンパクトな設計を採用し、高い信頼性と簡単なメンテナンスを確保します。ターミナルロードスイッチ、ループネットワークスイッチギア、およびその他の高電圧スイッチングデバイスを装備できます。

トランスチャンバーは、最大1600kvarの容量と12/0.4kVの電圧定格を持つオイル浸漬または乾燥型トランスを収容します。隔離保護ネットが装備されており、自然または強制換気をサポートします。オプションの自動温度コントローラー、室温監視、および自動的にオン/オフを自動的に切り替える換気装置は、必要に応じて利用可能です。

低電圧チャンバーには、配電、計量、および反応性の電力補償のための標準構成が含まれています。プロジェクトの要件に応じて、二次制御回路と発信ラインの数を設計するためにカスタマイズできます。

機能とアプリケーション

完全に断熱され、完全に囲まれた、メンテナンス - 無料で、確実に個人の安全を確保する。

コンパクトな構造、ボリュームは、同じ高さのヨーロッパの容量のスタイル変圧器の1/3〜1/5のみです。

分割 - ボックス構造を採用することができます。これは、変圧器オイルタンクのオイルの汚染を避けます。

高電圧側は、完全な保護のために二重ヒューズを採用し、コストを大幅に削減します。

ループネットワークまたは端子で使用することができ、ケーブルヘッドを緊急に接続して200A荷重電流で引き出すことができます。

ケーシングには、ハニカム - タイプダブルレイヤーコンポジットボードが採用されています。

低電圧側には、電子位相 - 損失プロテクターが装備されています。システム内で異常な電圧が発生すると、メインの着信スイッチをすばやく切断できます。

高電圧サイドオイル - 浸漬負荷スイッチまたはSF6ロードスイッチを電動アップグレードして、流通ネットワークの自動化を実現するための基礎を築くことができます。

オイルを採用 - 浸漬S9以上 - パフォーマンスS11シリーズトランス。

Toonice Americanスタイルの変圧器変電所（ZGS13シリーズ統合変電所）は、小さなフットプリント、簡単な設置とメンテナンス、低ノイズ、低損失、盗難防止設計、完全な保護、強力な過負荷容量を備えています。これらは、新しい住宅地、グリーンベルト、公園、駅、ホテル、建設現場、空港、その他の同様の場所のアプリケーションに適しています。

使用環境

1。高度：1000mを超えない;

2。周囲温度：-35 ℃〜 +40℃;

3。相対湿度：毎日の平均は95％以下、月平均は90％以下。

4。設置サイト：火災、爆発の危険、化学的に腐食性ガス、良好な換気、および3°以下の地盤傾向のない場所。

注：上記の条件を超えてこの製品を注文する場合は、当社に相談してください。

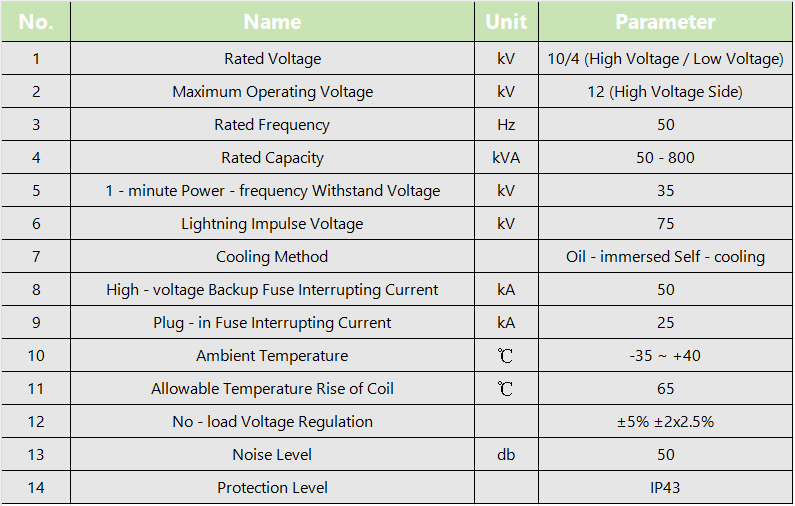

技術パラメーター

American Type Prefabrication Substrationは、高度な機能と多用途のアプリケーションを提供し、最新の電気配信と電力管理のニーズに合わせて貴重なソリューションとなっています。
