プレハブボックス変電所

プレハブボックス変電所は、組み立て済み変電所または設置済み変電所とも呼ばれます。高圧開閉装置、配電変圧器、低圧配電機器を一定の配線方式に従って全体として配置し、変圧器の降圧、低圧配電などの機能を有機的に一体化し、防湿、防錆、防塵、防ネズミ、防火、盗難防止、断熱、全閉、可動式の鋼製構造箱内に設置された工場用屋内外小型配電設備の一種です。特に都市ネットワークの構築や改修に適しており、土木用変電所に続いて登場した全く新しい変電所です。プレハブボックス変電所は、鉱山、産業企業、油田およびガス田、風力発電所に適しています。これは、元の土木用および建設用の配電室および変電所に代わるもので、新しいタイプの完全な変電および配電装置となります。

特長と用途

1. 高圧開閉装置、変圧器、低圧開閉装置が一体化されており、高集積化されています。

2. 完璧な高電圧および低電圧保護、安全で信頼性の高い操作、簡単なメンテナンス。

3. 床面積が少なく、投資が少なく、生産サイクルが短く、移動が便利です。

4. 柔軟で多様な接地方式。

5. 独自の構造：独自のハニカム構造を備えた二層（複合パネル）シェルは、強固で断熱性があり、放熱のための通気性が高く、美しく、高い保護レベルを備えています。シェル材質はステンレス合金、アルミ合金、冷間圧延板、カラー鋼板、タイル張り、木貼り、環境対応新素材、表面水彩塗装からお選びいただけます。

6. 多彩なタイプ：一般タイプ、ヴィラタイプ、コンパクトタイプなど。

7. 高電圧リングメインユニットには、「4つのリモート」機能を備えた短絡および単相地絡の信頼性の高い検出を実現するフィーダ自動化ターミナル（FTU）を装備することができ、配電ネットワークの自動化のアップグレードを容易にします。

ボックス型変電所は、住宅街、都市部の公共変電所、繁華街、建設用電源などに適用できます。ユーザーは、さまざまな使用条件や負荷レベルに応じてプレハブボックス型変電所を選択できます。導入以来、ボックス型変電所は非常に急速に発展し、欧州先進国では配電変圧器の 70%、米国では 90% を占めています。

使用環境

標高: ≤1000m。

周囲温度：-25℃～+40℃（月平均最高気温は+30℃、年平均最高気温は+20℃）

相対湿度: 日平均値 95% 以下、月平均値 90% 以下。

耐震レベル：水平加速度0.4m/s²、垂直加速度0.15m/s²。

設置場所に深刻な影響、深刻な汚染、化学腐食、導電性粉塵、または爆発の危険がないこと。

注：本製品を上記規定条件を超えてご注文される場合は、弊社までご相談ください。

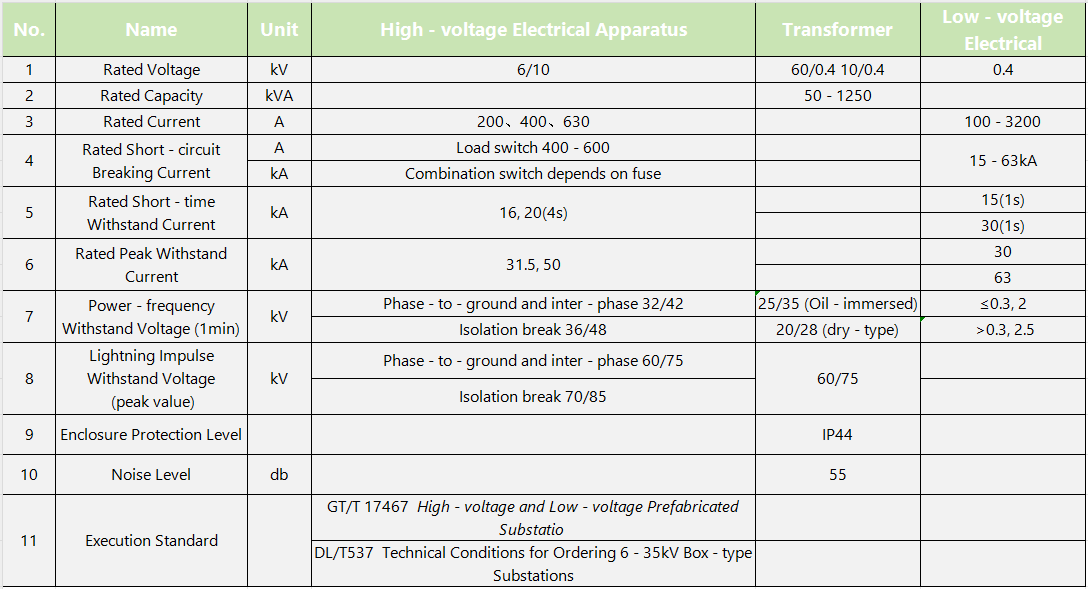

技術的パラメータ
