固体絶縁交流金属リング開閉装置

中国の固体絶縁交流金属リングスイッチギヤメーカーおよびサプライヤー、工場とし​​て、卸売業者向けにCEを備えたカスタマイズされた製品を作ることができます。見積もりを取得するにはお問い合わせください。固体絶縁交流メタルリングスイッチギヤは、完全絶縁、完全密閉、メンテナンスフリーの固体絶縁真空スイッチギヤです。高電圧活電部はすべて絶縁性能に優れたエポキシ樹脂材料で鋳造し、真空消弧室、主電気回路、絶縁サポート等を有機的に一体的に一体化し、機能ユニット間を完全絶縁の固体母線で接続しています。したがって、開閉装置全体が外部環境の影響を受けず、機器の動作の信頼性と作業者の安全が確保されます。

NSGTG固体絶縁ACメタルリングネットワークスイッチギヤは、シンプルな構造、柔軟な操作、信頼性の高いインターロック、簡単な設置という特徴を備えています。 50Hz、12KVの電力システムに適しており、産業用および民生用ケーブルリングネットワークおよび配電ネットワーク端末プロジェクトで広く使用されています。電気エネルギーの受配手段として、特に都市部の住宅地、小規模変電所、開閉所、ケーブル分岐ボックス、ボックス型変電所、工業および鉱山企業、ショッピングモール、空港、地下鉄、風力発電、病院、スポーツスタジアム、鉄道、トンネルなどでの使用に適しています。

固体絶縁型ACメタルリングスイッチギヤは、完全絶縁、完全密閉、完全シールドという利点があり、高地、高温、高湿、厳しい寒さ、深刻な汚染などの過酷な環境での使用に特に適しています。

製品カテゴリー:

スイッチのタイプに応じて、固体絶縁型交流メタルリングスイッチギヤは、接地アセンブリ付きロードスイッチ（Cモジュールと呼ばれます）、接地アセンブリなしのロードスイッチ（CBモジュールと呼ばれます）、接地アセンブリ付きサーキットブレーカ（Vモジュールと呼ばれます）、接地アセンブリなしのサーキットブレーカ（VBモジュールと呼ばれます）、サーキットブレーカ相互接続スイッチ（VZモジュールと呼ばれます）、ロードスイッチ+ヒューズコンビネーションスイッチアセンブリ（VZモジュールと呼ばれます）に分けられます。から F モジュールと呼ばれます)、および絶縁スイッチ アセンブリ (G モジュールと呼ばれます)。

使用環境

環境温度:-45℃~+45℃;
相対湿度: 最大平均相対湿度、日平均 ≤ 95%、月平均 ≤ 90%。
高度: ≤ 4000 メートル。
耐震性：レベル8、
保護レベル: ライブボディシールについては IP67、ヒューズバレルについては IP67、開閉装置エンクロージャについては IP4X。

実行基準:

IEC62271-1-2007 「高電圧開閉装置および制御装置パート 1: 一般仕様」;

IEC62071-2003 「1-52kV AC 金属密閉開閉装置および制御装置」;

GB3906-2006 「3.6-40.5kV AC金属密閉開閉装置および制御装置」

GB/T11022-1999 「高電圧開閉装置および制御装置規格の共通技術条件」;

GB1984-2003 「高電圧 AC サーキットブレーカー」;

GB1985-2004 「高電圧 AC 絶縁スイッチおよび接地スイッチ」;

GB3804-2004 「3.6kV～40.5kV 高電圧 AC ロードスイッチ」;

DL/T404-2007 「3.6kV～40.5kV AC金属密閉開閉装置および制御装置」

DL/T5932006 「高電圧開閉装置および制御機器規格の共通技術条件」;

O/GDW730-2012 「12V固体絶縁リング本体の技術条件」。

技術パラメータ:

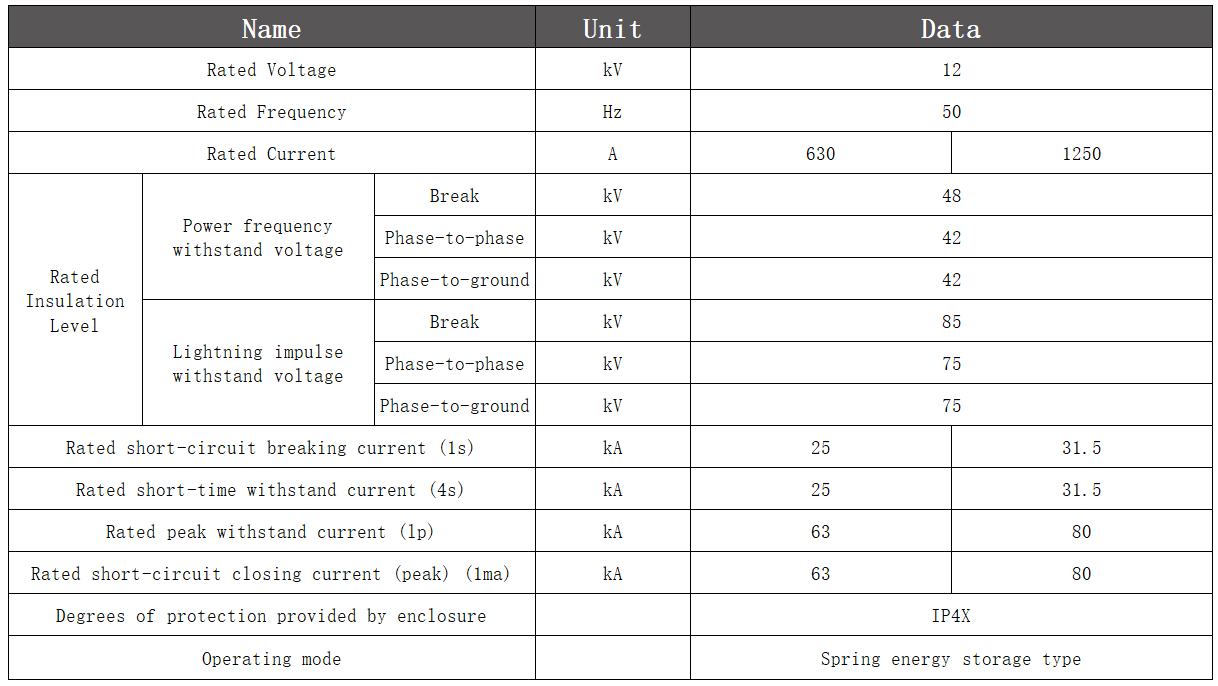

開閉装置の技術パラメータ

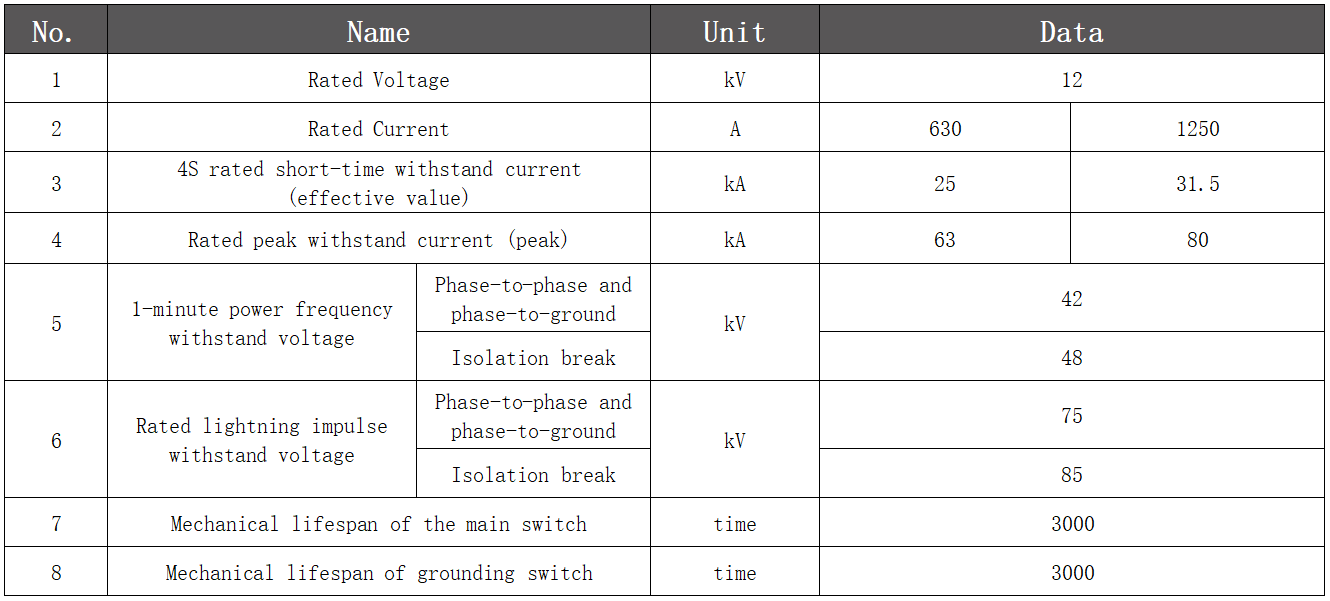

絶縁接地スイッチの技術パラメータ
