電力変圧器の実用的な原則と機能は何ですか?

2025-02-05

作業原則トランス


まず、変圧器の仕組みを理解する必要があります。実際、この背後にある原則は複雑ではありませんが、電磁気学の基本的な知識が必要です。


トランスの主要な巻線がAC電源に接続されている場合、電流は巻線に流れ、磁束を生成します。この磁束は鉄のコアを通過し、鉄のコアで交互の磁束を生成します。このプロセスは、電気エネルギーを磁気エネルギーに変換するようなものです。次に、この交互の磁束は、一次巻線と二次巻線の両方に同時にリンクされます(つまり、二次巻線)。電磁誘導の効果により、同じ周波数の誘導電気力力が一次巻きおよび二次巻線で生成されます。


この時点で二次巻線が荷重に接続されている場合、電流は誘導電気力の作用の下で負荷を流れ、鉄のコアの磁気エネルギーは電気エネルギーに戻されます。これがプロセスですトランス電磁誘導の原理を使用して、電源から負荷に電気エネルギーを伝達します。

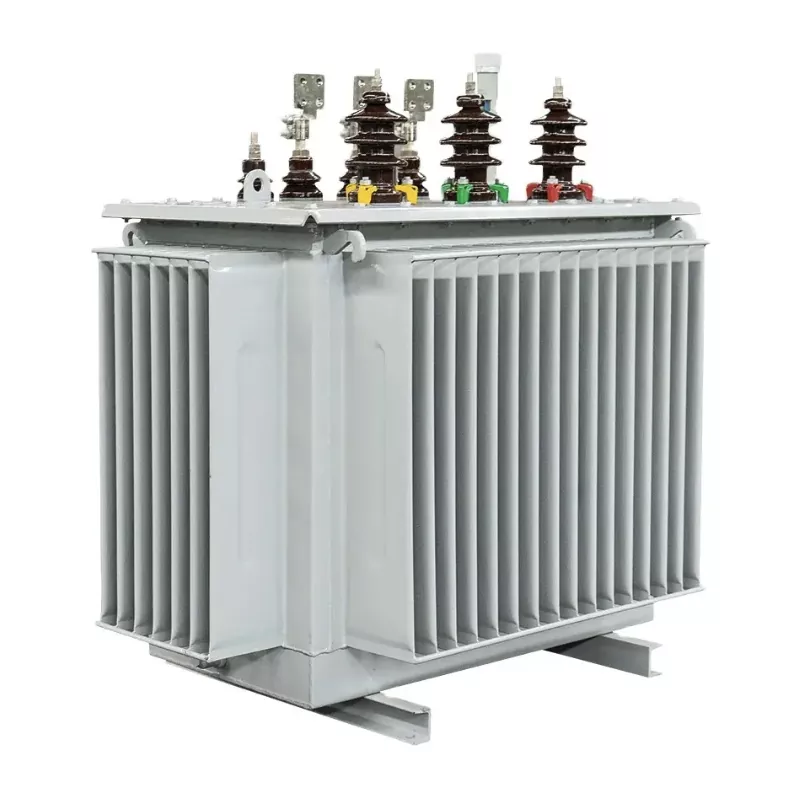

Oil Immersed Transformer


aの関数トランス


幅広い観点から見ると、変圧器はパワーシステムの不可欠な部分です。その主な機能は、周波数を変えることなく電気エネルギーを送信することであり、静的エネルギーコンバーターです。電力システムでは、変圧器の総容量は、発電機の総容量の約9倍です。その主な機能は、電気エネルギーの合理的な伝送、分布、および使用を促進するために、電力システムの電気エネルギーの電圧を増加または減少させることです。


同じ電力の電気エネルギーを送信すると、電圧が高くなり、電流が小さくなり、伝送ラインの電力損失が小さくなります。同時に、伝送ラインの断面積も減らすことができ、それによってワイヤで使用される金属の量を減らすことができます。これが重要ですトランス電源システムで。

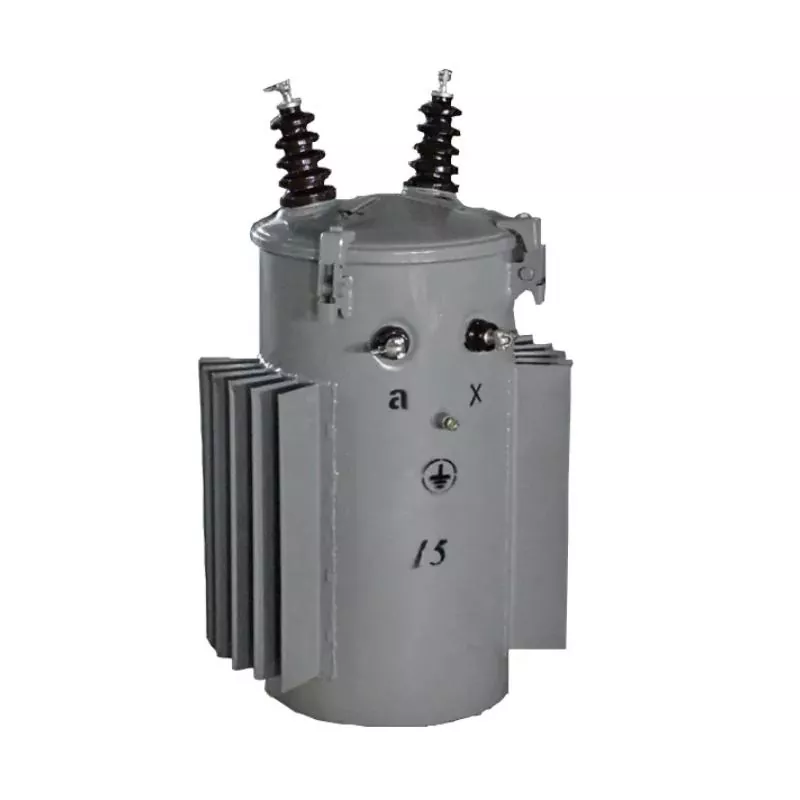

Single Phase Pole Transformer


トランス異なる機能に基づいて、いくつかのカテゴリに分けることができます。


パワートランス:主に、送電および配電システムの電圧の向上と削減に使用されます。私たちはしばしばこの用語を聞いて接触します。しかし、実際には、低電圧の二次巻線を持つトランスを分布変圧器と呼ぶこともあります。


電圧変圧器や電流変圧器などの機器変圧器は、主に機器やリレー保護装置の測定に使用されます。このカテゴリは新人には馴染みがないかもしれませんが、実際、私たちはしばしばそれと接触します。

テストトランス:高電圧を生成し、電気機器で高電圧試験を行うことができます。これはまた、私たちがしばしば接触するものです。


特別な変圧器:電気炉の変圧器、整流器変圧器、調節変圧器、容量力の変圧器、位相シフト変圧器など。新しいエネルギーとエネルギー貯蔵の開発により、特別な変圧器の種類は、特別な変圧器にも属する水素生産トランスなど、絶えず増加しています。
