Kyn28-12装甲装備ACメタル閉じたスイッチギア

Toonice 11KVリングメインユニットKYN28-12 ARMORED REMOVABLE AC METAL ECSLOSED SICKTEARは、電気エネルギーを受け取り、配布し、回路を制御、監視、保護するために使用される3.6-12KV 3フェーズAC 50Hzパワーグリッドに適しています。単一のバスバー、シングルバスバーセクションシステム、または二重バスバーシステムで使用できます。開閉装置は、IEC298 "ACメタルエキシソのスイッチギアと1KVおよび52kV以下を超える定格電圧を備えた制御機器に準拠しています。IEC694「高電圧スイッチとコントロール機器の一般的な条項」、私の国の「GB3906 3-35KV AC AC AC SICKTOGEAR」ドイツ語din.vde0670 "定格電圧が1kVを超える"およびその他の標準を備えています。

特徴：

Kyn28-12装甲可動型ACメタル - 囲まれたスイッチギア（以下、スイッチギアと呼ばれる）は、高度な国内製造技術の吸収に基づいて、当社が独立して開発および開発した新しいタイプ製品です。 Kyn1-12、Jyn2-12シリーズ製品など、さまざまな古い - タイプの金属 - 囲まれたスイッチギアを置き換えることができます。この製品には、次の明確な利点があります。

製品の囲いはボルトで完全に組み立てられており、機械的強度が高く、製品の完全性と美学を効果的に保証します。キャビネットのドアはプラスチックスプレーでコーティングされており、耐性 - 耐性と腐食 - 耐性が強い衝撃があります。製品エンクロージャーには、IP4xの保護レベルがあります。 （顧客の要件に応じて鉄板に変更できます。）

この製品のスイッチには、ABBが生成するVD4タイプの真空回路ブレーカー、C3シリーズ固定 - タイプロードスイッチを装備し、同様の外国製品を置き換えるために、さまざまな国内シリーズ真空回路ブレーカー（VS1、VH1、VK、ZN28など）で構成することもできます。

どの回路ブレーカーが選択されていても、導体の空気断熱距離は125mmを超えることが保証され、複合断熱材は60mmを超えています。これらのサーキットブレーカーにはすべて、長いサービス寿命、メンテナンスの低い要件、および小型の独自の利点があります。

使用環境

1。周囲温度：上限 +40°C、下限-10°C。

2。相対湿度：毎日の平均は95％以下、月平均は90％以下のfacityです。

3。高度：1000mを超えない。

4。地震抵抗：大きさ8を超えない。

5。火災、爆発の危険、重度の汚染、化学腐食、激しい振動のない場所。

スイッチギアの構造的特徴

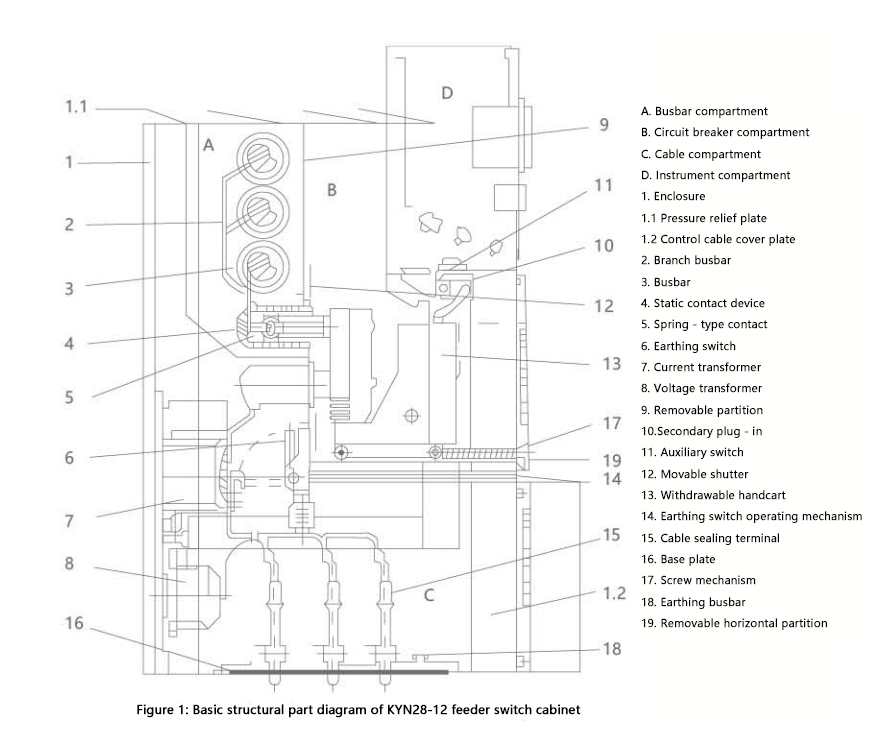

スイッチギアは、装甲金属 - GB3906-91の囲まれたスイッチギアに従って設計されています。図1に示すように、開閉装置は固定キャビネット本体と引き出し可能なコンポーネント（一般的に手足として知られている）の2つの主要な部分で構成されています。キャビネット本体のエンクロージャーと各機能ユニットのパーティションは、ボルトで接続されています。開閉装置のエンクロージャーの保護レベルはIP4xであり、回路ブレーカールームのドアが開いている場合、保護レベルはIP2xです。スイッチギアには、真空回路ブレーカーハンドカートまたは固定 - タイプロードスイッチを装備できます。オーバーヘッド着信（発信）ラインやケーブルの発信ラインなどの機能的なスキームがあります。スイッチギアは、2倍のキャビネットの配置、つまり、背中または後ろまたは顔から顔のダブル列の配置に取り付けることができます。

Kyn28-12装甲の取り外し可能なACメタルエンクロードされたスイッチギアは、高度な機能と多用途のアプリケーションを組み合わせて、幅広い電力分布ニーズに合わせて貴重なソリューションとなっています。
