XGN15屋内ACメタルクローズドリングスイッチギア

TooniceのXGN15ボックスタイプ固定金属囲まれた高電圧スイッチギアは、SF6ロードスイッチとロードスイッチヒューズの組み合わせをメインスイッチとして使用し、キャビネット全体が配電自動化に適した空気断熱材を採用しています。これは、コンパクトで拡張可能な完全な配電装置セットです。都市部のグリッドの建設と改修に広く使用できます。これは、産業および鉱業の企業、高層ビル、住宅地、病院、学校、公園などの流通システムに適しています。主にリングネットワーク電源と末端電源を受け取って配布するために使用され、プレハブの物質の設置にも適しています。

作業環境：

周囲温度：+4500T

相対湿度：

毎日の平均<95％

毎月平均<90％

高度：<1000m

衝撃プルーフ：レベル8

*深刻な振動と衝撃、および火災、化学腐食、爆発ハザードの場所

標準を実施します：

GB 3960-2006 "3.6 KVW40.5KV ACメタルエクサイア付きスイッチギアおよび制御機器"

IEC 60298-1990「1kVから52kV以下の定格電圧を備えたACメタル駆動のスイッチギアおよび制御機器」

GB/T11022-2011「高電圧スイッチギアおよび制御機器基準の一般的な技術的要件」

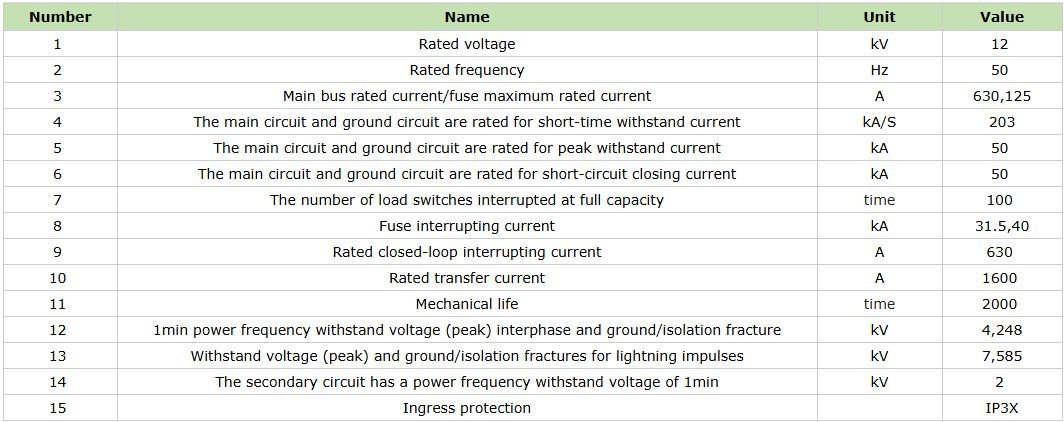

技術的なパラメーター：

製品機能：

1.SF6リングメインユニットは、組み合わせて簡単に拡張でき、少量で安全で信頼性があります。

2. SF6ガスを断熱材およびアーク消滅培地として使用すると、一定の磁場回転式消火法により、アーク消滅能力がアーク電流の大きさに影響を与えないことが保証され、優れた壊れた性能、低電圧、長い電気寿命、メンテナンスフリーアークが監視されます。

3.複数の機能の3つのワークステーションを持つことができ、小型化された圧力ゲージを装備できます。

4.動作するためのsimp症、非常に信頼性の高い動作メカニズムとロックメカニズム。

5. SF6ガスゼロゲージ圧力の定格破壊テストに合格したため、機能マージンは大きく、可能性は非常に高いです。

6.接地スイッチには、国家基準に準拠する短絡開閉機能があります。

7.キャビネットは、頑丈で抵抗性の変形に耐性のある組み立てられた構造を使用して、輸入されたアルミニウムコーティングされた亜鉛プレートが刻印され、形成されたもので作られています。

製品構造：

1.完全な構造

リングメインユニットは、バスバールーム、負荷スイッチ（または回路ブレーカールーム）、ケーブルルーム、操作メカニズム、インターロックメカニズム、低電圧制御室、測定または計量回路で構成されています。各コンパートメントは、隣接する部屋に影響を与える断層を避けるために、鋼板で分割されます。

2.Busbarコンパートメント

バスバールームは、キャビネットの上部に配置されており、メインのバスバーが接続され、スイッチギアの列全体を通り抜けます。バスバーは水平に配置されており、簡単に拡張できます。

3.メインスイッチルーム

ロードスイッチルーム：スイッチルームにロードスイッチが取り付けられています。負荷スイッチのシェルは、エポキシ樹脂鋳造で作られており、アーク消火および断熱媒体としてSF6ガスで満たされています。操作シャフトのリードエンドには2つの透明なホットプレスプラスチックエンドキャップがあり、それを通して接触状態を観察できます。 SF6ガス密度メーターまたはアラーム接点を備えたガス密度メーターは、顧客の要件に応じてスイッチルームに設置できます。

サーキットブレーカールーム：サーキットブレーカールームはキャビネットの中央にあり、顧客のニーズに応じて特殊な真空回路ブレーカーまたはSF6サーキットブレーカーを装備できます。その破損能力は、通常のスイッチングとブランチネットワーク操作を満たし、特別な状況での短絡電流を破ることができます。真空回路ブレーカーは、ネットワークシステムの頻繁な動作に特に適しています。サーキットブレーカーには、再閉鎖機能、信頼性の高い動作、および長いサービス寿命を備えたスプリング操作メカニズムが装備されています。

4.ケーブルルーム

ケーブルルームは主にケーブル接続に使用されているため、シングルコアまたは3つのコアケーブルを最もシンプルなシールドケーブルヘッドを使用して接続できます。同時に、十分なスペースは、稲妻防止装置、現在の変圧器、接地スイッチなどのコンポーネントにも対応できます。標準に応じて設計されたキャビネットのドアには、観測窓と安全インターロックデバイスがあり、ケーブルルームの床にはシーリングカバーとブラケット付きの適切なサイズのケーブルクランプが装備されています。ケーブルルームの床のフロントフレームを取り外して、簡単に設置することができます。

5.操作メカニズム、インターロックメカニズム、および低電圧制御室

インターロック付きの低電圧チャンバーは、コントロールパネルとしても機能します。低電圧室には、位置インジケーターと機械的連動装置、補助接点、トリップコイル、緊急旅行メカニズム、容量性ライブディスプレイデバイス、キーロック、電気操作デバイスを備えたスプリング操作メカニズムが装備されています。同時に、低電圧室のスペースを使用して、コントロール回路、録音機器、保護リレーを設置することもできます。幅750mmのキャビネットには、より多くのアクセサリを収容できる2つの同一の低電圧室があります。

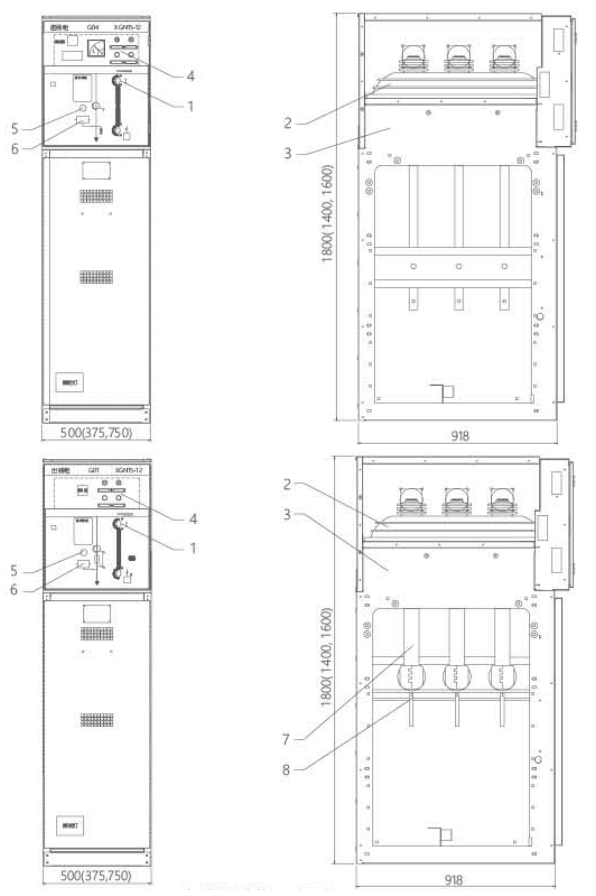

構造図

アプリケーション：

1。配電システム：電気回路を制御および保護し、安定した信頼性の高い電力供給を確保するために、配電ネットワークで使用されます。

2。産業施設：高電圧回路を管理し、機械と機器の効果的な保護を提供するために、産業環境で適用されます。

3。商業ビル：高電圧の電気分布を処理し、システムの安全性を高めるために、商業ビルに設置されています。

4。変電所：高電圧回路を切り替えて分離するために電気機関で利用され、安全で効率的な動作が確保されます。

5。再生可能エネルギーの設置：太陽光農場や風力発電所などの再生可能エネルギーシステムで採用され、配電を管理し、高電圧成分を保護します。

6。ユーティリティ会社：電力会社が電気ネットワークを制御および保護し、信頼できる電源とシステムの安定性を確保するために使用されます。

7.スイッチギアルーム：閉じ込められたスペース内の電気分布を管理および制御するために、スイッチギアルームに統合されています。

8。データセンター：高電圧の電力分布を処理し、重要な電子機器の安全性と信頼性を確保するためにデータセンターに適用されます。

XGN15Indoor ACメタルクローズドリングスイッチギアは、さまざまなアプリケーションで高電圧電気システムを管理するための堅牢で信頼性が高く、効率的なソリューションを提供します。その高度な機能と耐久性のある構造により、最新の配電および保護システムの重要なコンポーネントになります。
